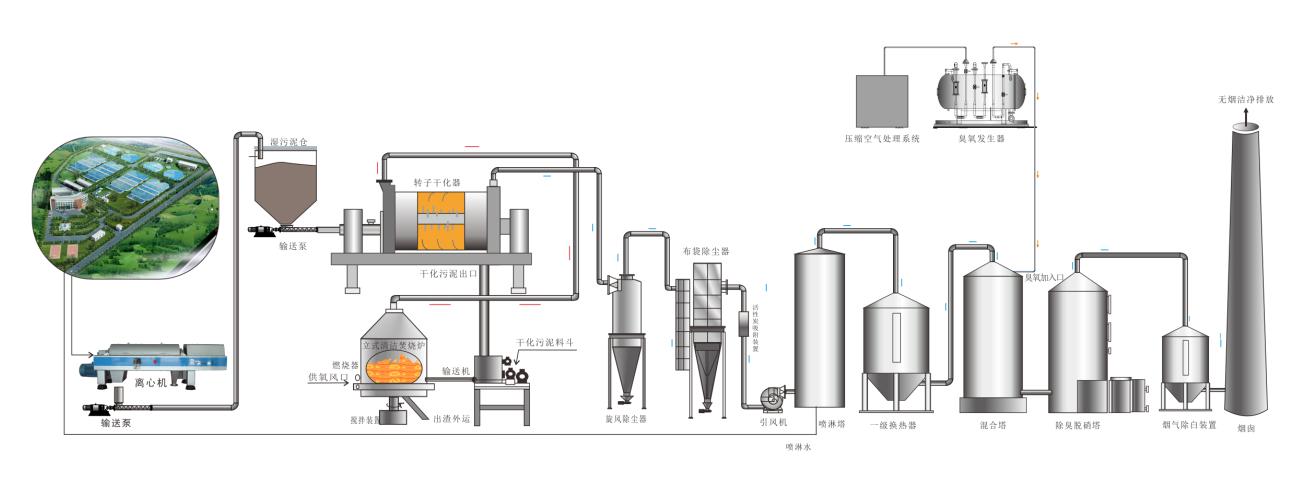

污泥干化 - 焚烧成套装置示意图

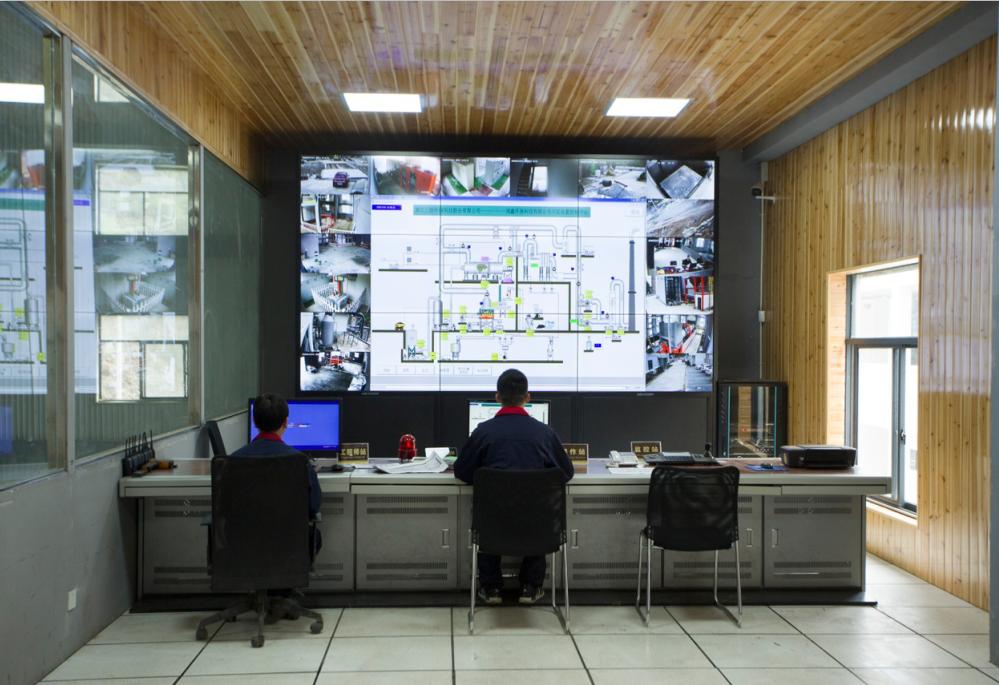

中央控制室

污泥干化-焚烧工艺流程：

SLUDGE DRYING - INCINERATION PROCESS

1、脱水污泥由运泥车运至污泥接收仓；

2、脱水污泥被输送至干化器，通过直接与热烟气接触，在干化器内实现加热和干化；经干化后的物料与一定比例的辅助燃料充分混合后进入立式清洁焚烧炉焚烧，干化后的尾气经尾气处理系统清洁净化后，无烟洁净排放；

3、干化后污泥进入立式清洁焚烧炉进行焚烧处理，焚烧后形成的炭化物在燃烧过程中逐渐向立式清洁焚烧炉中心移动，彻底完成焚烧的灰渣经由多孔管吹出的空气得到冷却，最终从处于中心部位的灰渣排出口排出。焚烧产生的热烟气调温后，迅速地回到转子干化器，热量循环利用，对污泥进行加热干化；

4、焚烧产生的灰渣集中至灰渣收集仓，装车外运进行综合利用。
